在安裝蝶閥的時候有哪些需要我們注意的地方呢

發表時間：2022-1-11, 編寫人:上海川滬閥門有限公司

蝶閥常用的3種閥門（球閥、蝶閥、調節閥）之一，在貨到現場后，安裝是首先需要考慮的事情，正確的安裝蝶閥，可以保障系統的穩定性和蝶閥的好使用效率，不正確的安裝可能使得閥門造成損壞，甚至導致整個系統的中斷。以下是上海川滬閥門整理的5個蝶閥安裝事項，可以作為現場安裝參考。

1.方向。蝶閥從理論上說可以任意方向進行安裝;推薦閥軸水平放置的安裝方式，這樣兩端軸承不會在底部（下面），以免介質中的泥沙進入軸承。

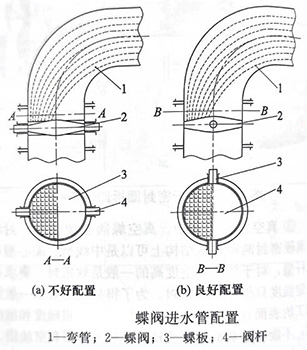

2.進水管配置。蝶閥的進水側存在彎管、丁字管造成流體彎曲和分布不均勻流入閥門時，在管內將發生偏流，因此必須將所產生的偏流均勻配置在蝶板的兩側，以免產生蝶板兩側不均勻受力，并可能產生附加力矩，見圖4-29。

3.出水管配置。如果在管線上，閥門上為了不承受施加軸方向來的力和彎曲力矩，好在閥門的出口側設置伸縮接頭。閥門開閉時的閥門水壓力不應該由地腳承受，而是通過閥門的法蘭，由管路承受為好。

4.蝶閥一般結構長度都比較短，它的蝶板將伸到相鄰的管道或其他部件內，因此要注意不能與其他零件碰撞和干涉。再則要防止相配管道內徑的誤差大于c而與蝶板相碰（圖 4-30）。

a—蝶板弦長;c—公稱徑向間隙;d—管道內徑;D—蝶板大直徑;W—小安裝結構長度

5.蝶閥作為調節用不外乎調節流量和壓力。閥的調節都是通過壓力的損失來實現。

關于蝶閥的流量與轉角的關系曲線像一個積分符號，屬于拋物線型。在蝶板開度大于60°的特定情況下增大轉角時，流量的變化較小。同樣，蝶板轉角小于15°時也有類似情況。

為了取得好的調節效果應該注意如下幾點∶

a.調節閥的損失至少占系統的1/3。

b.為了取得好的調節效果往往使閥門的口徑比相配管子通徑小。

c.根據經驗，通徑的確定應使閥門流速達到5m/s。
