電動角型調節閥
一、電動角型調節閥 產品概述
上海川滬閥門有限公司生產的ZD(R)SJ電動角型調節閥,是由3810L系列或PSL系列(也可配置其他或者進口品牌執行器)直行程電子式電動執行機構和角型調節閥體組成。電動角型調節閥配用執行機構內含飼服功能,接受統一的4-20mA或1-5V·DC的標準信號,將電流信號轉變成相對應的直線位移,自動地控制調節閥開度,達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。
特點:
1.電動角型調節閥具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點。
2.電動角型調節閥閥體為直角形,閥芯為單導向結構,閥體流路簡單,阻力小。
適用場景:
電動角型調節閥特別適用于高粘度,含有懸浮物和顆粒狀介質流體的調節,可避免結焦、粘結、堵塞。

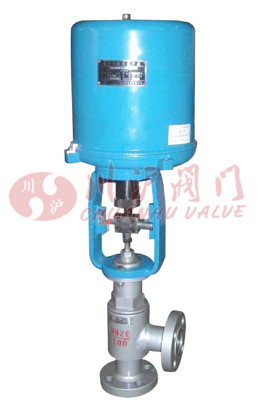

二、電動角型調節閥 產品圖片
電動角型調節閥 |
三、電動角型調節閥 零部件參數
零部件 | 材質 | |||
---|---|---|---|---|
閥體 | WCB | CF8 | CF8M | CF3M |
閥座 | 304 | 304 | 316 | 316L |
墊片 | PTFE/金屬石墨墊片 | |||
閥芯 | 304 | 304 | 316 | 316L |
導向套 | 304 | 304 | 316 | 316L |
閥蓋 | WCB | CF8 | CF8M | CF3M |
閥桿 | 304 | 304 | 316 | 316L |
填料 | PTFE/柔性石墨 | |||
彈簧 | 65Mn | 304 | 316 | 316L |
螺母 | 304 | 304 | 316 | 316L |
四、電動角型調節閥 技術參數
公稱通徑(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
閥座直徑 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
額定流量系數(KV) | 直線性 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 100 | 176 | 275 | 440 | 690 | 875 | 1250 |
等百分 | 6.3 | 10 | 15 | 25 | 40 | 64 | 100 | 160 | 250 | 400 | 630 | 850 | 1180 | |
允許壓差(MPa) | 6.4 | 6.4 | 5.0 | 2.8 | 1.7 | 1.7 | 1.0 | 6.0 | 4.8 | 3.3 | 1.8 | 1.5 | 0.8 | |
公稱壓力(MPa) | 1.6、2.5、4.0、6.4、10.0 | |||||||||||||
額定行程 | 16 | 25 | 40 | 60 | 100 | |||||||||
閥蓋形式 | 標準型(-17~+250℃)、高溫型(+250~+450℃)、低溫型(-40~-196℃)、波紋管密封型(-40~+350℃) | |||||||||||||
壓蓋形式 | 螺栓壓緊式 | |||||||||||||
密封填料 | V型聚四氟乙烯填料、V型柔性石墨填料 | |||||||||||||
閥芯形式 | 單座柱塞型 | |||||||||||||
流量特性 | 直線性、等百分比 | |||||||||||||
配置執行器類別 | 381L系列電動執行器、PSL系列電動執行器、(亦可指定其它品牌執行器) | |||||||||||||
執行器參數 | 電源電壓:220V/50Hz、輸入信號:4-20mA或1-5V·DC、輸出信號:4-20mA·DC | |||||||||||||
防護等級:相當IP55、隔爆標志:ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能:手柄 | ||||||||||||||
環境溫度:-25~+70℃、環境濕度:≤95% |
五、電動角型調節閥 性能參數
項目 | 指標值 | ||
---|---|---|---|
基本誤差% | 配3810L±2.5; 配PSL±1.0 | ||
回差% | 配381L ±2.5; 配PSL±1.0 | ||
死區% | 1.0 | ||
始終點偏差% | 電開 | 始點±2.5 | 終點±2.5 |
始點±2.5 | 終點±2.5 | ||
電關 | 始點 | ±2.5 | |
終點 | ±2.5 | ||
額定行程偏差% | ≤2.5 | ||
泄露量L/h | 0.01%×閥額定容量(硬密封)、零泄漏(軟密封) | ||
可調范圍R | 30:1 |

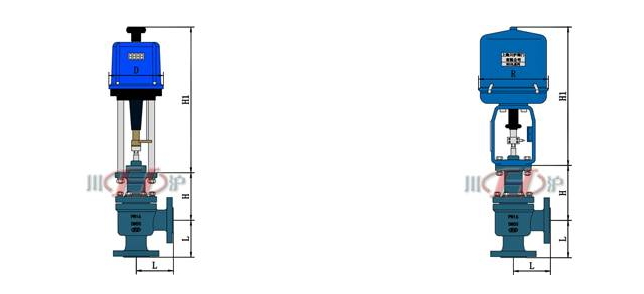

六、電動角型調節閥 結構圖
七、電動角型調節閥 連接尺寸
公稱通徑 DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
L | PN16/25 | 95 | 100 | 105 | 115 | 125 | 145 | 155 | 175 | 200 | 225 | 275 | 95 | 100 |
PN40 | 95 | 100 | 105 | 115 | 125 | 145 | 155 | 175 | 200 | 225 | 275 | 95 | 100 | |
PN64 | 115 | 115 | 130 | 130 | 150 | 170 | 190 | 215 | 250 | 275 | 325 | 115 | 115 | |
H | PN16/25 | 119 | 119 | 122 | 140 | 157 | 169 | 179 | 200 | 230 | 250 | 304 | 365 | 420 |
PN40 | 123 | 123 | 134 | 152 | 157 | 191 | 201 | 216 | 240 | 270 | 325 | 380 | 400 | |
PN64 | 135 | 135 | 142 | 160 | 177 | 196 | 206 | 227 | 257 | 277 | 331 | 410 | 430 | |
H1 | PSL | 465 | 465 | 465 | 465 | 465 | 560 | 560 | 560 | 560 | 560 | 788 | 788 | 788 |
3810 | 373 | 373 | 495 | 495 | 495 | 700 | 700 | 700 | 725 | 725 | 725 | 725 | 725 | |
D | 177 | 177 | 177 | 177 | 177 | 182 | 182 | 182 | 182 | 182 | 218 | 218 | 218 | |
R | 225 | 225 | 225 | 225 | 225 | 257 | 257 | 257 | 310 | 310 | 310 | 310 | 310 |
注:由于產品改進技術創新參數可能有一定變化,公司不另行通知,請咨詢公司技術部門索取新數據。
下載:上海川滬閥門有限公司-產品樣本-電動角型調節閥.PDF
電動角型調節閥鏈接:http://www.geyingchun.cn/products/diandongtiaojiefa/ddjxtjf.html
