一、Z型多回轉電動執行器 產品概述

上海川滬閥門有限公司生產的多回轉閥門電動裝置，簡稱為Z型電裝，是閥門實現開啟、關閉或調節控制的驅動設備。Z型電裝適用于閘閥、截止閥、隔膜閥、柱塞閥、節流閥、水閘門等。可用于明桿閥，也可用于暗桿閥。
Z型多回轉電動執行器具有功能全、性能可靠、控制系統先進、體積小、重量輕、使用維護方便等特點?？蓪?duì)閥門實行遠控、集控和自動控制。廣泛用于電力、冶金、石油、化工、造紙、污水處理等行業。
Z型多回轉電動執行器的性能符合JB/T8528-1997《普通型閥門電動裝置技術條件》的規定。隔爆型的性能符合GB3836.1-2000《爆炸性氣體環境用電氣設備第1部分：通用要求》，GB3836.2-2000《爆炸性氣體環境用電氣設備第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型閥門電動裝置技術條件》的規定。
多回轉電動裝置按防護類型分：有戶外型和隔爆型；
按控制方式分：有常規型、整體型和整體調節型；
按連接型式分：有轉矩型、電站型和推力型。

二、Z型多回轉電動執行器 產品圖片

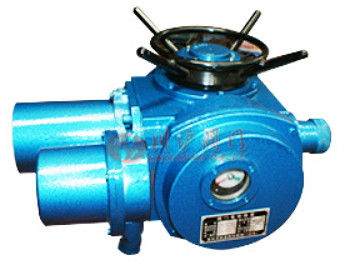

Z型多回轉電動執行器(普通型)	Z型多回轉電動執行器(智能一體化)

三、Z型多回轉電動執行器 工作環境和主要技術參數

電源：常規，三相380V（50Hz）
特殊，三相660V、415V（50Hz 、60Hz）；
單相220V、110V（50Hz 、60Hz）
工作環境：
環境溫度：-20~+60℃ （特殊訂貨-40~+80℃）。
相對濕度：≤95%（25℃時）。
防護類型：戶外型用于無易燃、易爆和無腐蝕性介質的場所。隔爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1~T4組的爆炸性氣體混合物。（詳見GB3836.1）
防護等級：IP55 （特殊訂貨IP65、IP67）。
工作制：短時10分鐘 （特殊訂貨30分鐘）。

四、Z型多回轉電動執行器 技術參數

型號規格	公稱轉矩（N·m）	公稱推力（KN）	大閥桿直徑	大轉圈數（圈）	手動 速比	輸出轉速（r/min）	電機功率（KW）	參考重量（Kg）
Z5	50	20	28	60	1:1	12	0.12	28
Z10	100	40	28	60	1:1	24/36	0.25/0.37	45
Z15	150					24/36	0.37/0.55	50
Z20	200	100	40	60	1:1	18/24	0.37/0.55	55
Z30	300					18/24	0.55/0.75	58
Z45	450	150	48	120	1:1 (20:1)	24/36	1.1/1.5	110
Z60	600					24/36	1.5/2.2	120
Z90	900	200	60	120	1:1 (25:1)	24/36	2.2/3	139
Z120	1200					24/36	3/4	142
Z180	1800	325	70	150	22.5:1	18/24	4/5.5	250
Z250	2500					18/24	5.5/7.5	255
Z350	3500	700	80	150	20:1	18/24	7.5/10	330
Z500	5000					18/24	10/15	350

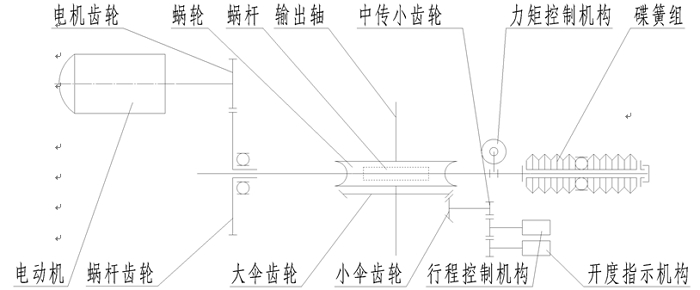

五、Z型多回轉電動執行器 傳動原理

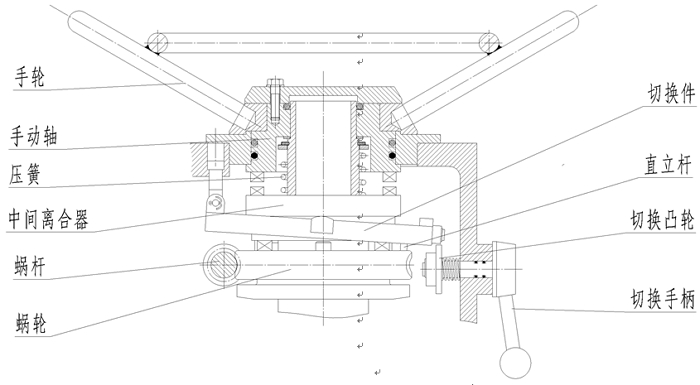

六、Z型多回轉電動執行器 手—電動切換機構

七、Z型多回轉電動執行器 接線圖

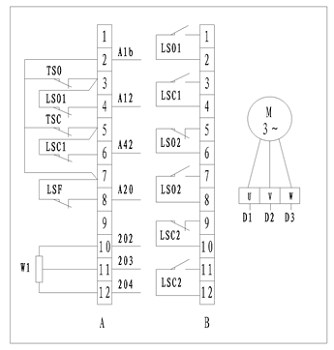

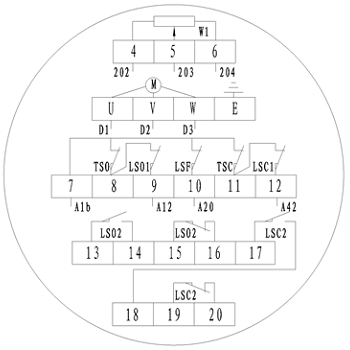

Z型多回轉電動執行器(戶外型端子接線圖)	Z型多回轉電動執行器(隔爆型端子接線圖)

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
