一、四氟密封蝶閥 產品概述

四氟密封蝶閥多用于耐腐蝕要求高、耐溫高的場合，相比EPDM橡膠密封形式的蝶閥，可以在150度以下溫度使用，并抗絕大多數的介質腐蝕。驅動形式有手柄式、氣動式、電動式等，手動四氟密封蝶閥常用于不經常開閉場合，氣動四氟密封蝶閥和電動四氟密封蝶閥可以和自動化系統集成，通過開關量信號來控制開關或者模擬量信號來控制閥門開度大小，從而實現系統自動化控制，四氟密封蝶閥具有結構緊湊、密閉性能好、安裝方便等特點

二、四氟密封蝶閥 產品圖片

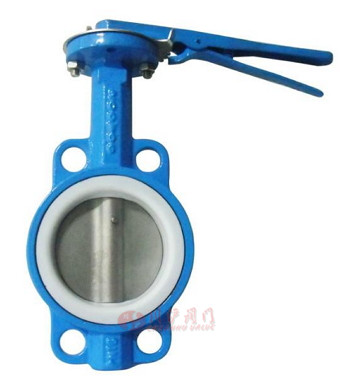

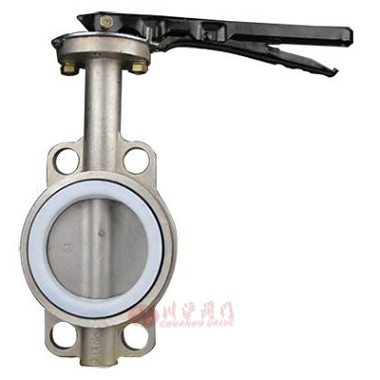

四氟密封蝶閥（閥體材質不銹鋼）	四氟密封蝶閥（閥體材質碳鋼）

三、四氟密封蝶閥 技術參數

公稱通徑	2"~8"(DN50~DN200)
連接形式	對夾式
公稱壓力	PN10、PN16/ANSI150/JIS10K
閥體材質	WCB、304不銹鋼、316不銹鋼
閥板材質	WCB、304不銹鋼、316不銹鋼
閥座材質	PTFE

四、四氟密封蝶閥 零部件參數

公稱通徑	DN（mm）	50～200
公稱壓力	PN（MPa）	0.6	1.0	1.6
試驗壓力	強度試驗	0.9	1.5	2.4
	密封試驗	0.66	1.1	1.76
	氣密封試驗	0.6	0.6	0.6
適用介質	空氣、水、污水、蒸氣、煤氣、油品等。
驅動形式	手動、蝸桿蝸輪傳動、氣傳動、電傳動。

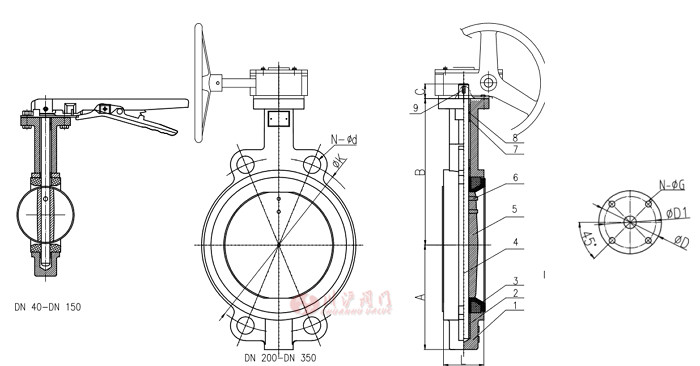

五、四氟密封蝶閥 結構圖

六、四氟密封蝶閥 連接尺寸

SIZE		A	B	C	L	DIN PN 10		DIN PN 16		ANSI 150LB		JIS 10K		ISO 5211			Top Flange
mm	in					?K	N-?d	?K	N-?d	?K	N-?d	?K	N-?d	?D	?D1	N-?G
40	1.5"	67	141	32	33	110	4-?18	110	4-?18	98.5	4-?16	105	4-?19	65	50	4-?8	F05
50	2"	67	141	32	43	125	4-?18	125	4-?18	120.6	4-?19	120	4-?19	65	50	4-?8	F05
65	2?"	75	151	32	46	145	4-?18	145	4-?18	139.7	4-?19	140	4-?19	65	50	4-?8	F05
80	3"	95	160	32	46	160	8-?18	160	8-?18	152.4	4-?19	150	8-?19	65	50	4-?8	F05
100	4"	111	180	32	52	180	8-?18	180	8-?18	190.5	8-?19	175	8-?19	90	70	4-?10	F07
125	5"	129	193	32	56	210	8-?18	210	8-?18	215.9	8-?22.4	210	8-?23	90	70	4-?10	F07
150	6"	142	207	32	56	240	8-?22	240	8-?22	241.3	8-?22.4	240	8-?23	90	70	4-?10	F07
200	8"	170	240	45	60	295	8-?22	295	12-?22	298.4	8-?22.4	290	12-?23	125	102	4-?12	F10

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
