一、YK43X氣體減壓閥 產品概述

上海川滬閥門有限公司生產的YK43X氣體減壓閥屬于先導活塞式減壓閥，由主閥和導閥兩部分組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導 閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。
適用場景:
YK43X氣體減壓閥主要用于氣體管路，如空氣、氮?dú)狻⒀鯕?、氫氣、液化氣、天然氣等氣體。

二、YK43X氣體減壓閥 產品圖片

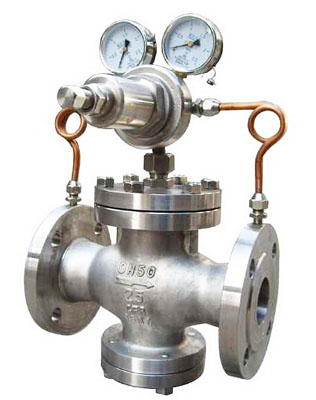

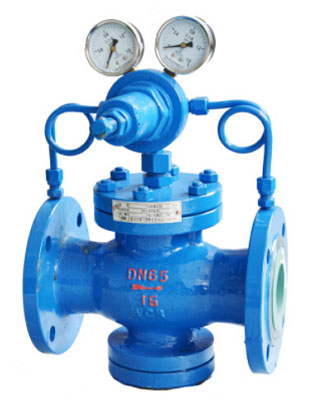

YK43X氣體減壓閥(鑄鋼法蘭連接)	YK43X氣體減壓閥(不銹鋼法蘭連接)

三、YK43X氣體減壓閥 產品型號

閥體材質	型號
鑄鋼	YK43X-16C,YK43X-25C,YK43X-64C,YK43X-100C,YK43X-160C
不銹鋼	YK43X-16P,YK43X-25P,YK43X-64P,YK43X-100P,YK43X-160P

四、YK43X氣體減壓閥 零件材料

零件名稱	材質
閥體、閥蓋、底蓋	WCB/CF8
閥座	2Cr13/304SS
閥瓣	2Cr13/304SS
缸套	2Cr13/304SS
活塞	2Cr13/304SS
閥桿	2Cr13
膜片	304SS
彈簧	60Si2Mn
密封墊	丁腈橡膠/聚四氟乙烯
導閥體、導閥蓋	25#/304SS

五、YK43X氣體減壓閥 主要技術參數

公稱壓力	1.6	2.5	4.0	6.4	10.0	16.0
殼體試驗壓力(MPa)*	2.4	3.75	6.0	9.6	15.0	24.0
密封試驗壓力(MPa)	1.6	2.5	4.0	6.4	10.0	16.0
高進口壓力(MPa)	1.6	2.5	4.0	6.4	10.0	16.0
出口壓力范圍(MPa)	0.1~1.0	0.2~1.6	0.2~2.5	0.5~3.5	0.5~3.5	0.5~4.5
小閥前閥后壓差(MPa)	0.15	0.15	0.2	0.4	0.8	1.0
壓力特性偏差	符合GB/T12245-2005標準
流量特性偏差	符合GB/T12245-2005標準
泄漏率	0
工作溫度	≤120°C

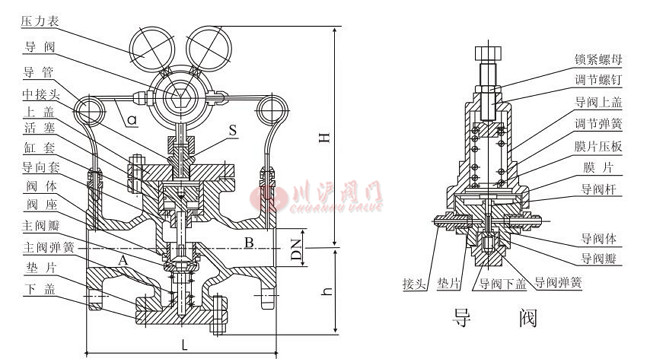

六、YK43X氣體減壓閥 結構圖

七、YK43X氣體減壓閥 連接尺寸

DN	PN16	PN25	PN40	PN64	PN16	PN25	PN40	PN64	PN16	PN25	PN40	PN64
	L				H				h
15	160	160	180	180	305	305	305	305	95	95	95	95
20	160	160	180	180	305	305	305	305	95	95	95	95
25	180	200	200	200	305	305	305	305	95	95	95	95
32	200	200	220	220	305	305	305	305	95	95	95	95
40	220	220	240	240	330	330	330	330	110	110	110	110
50	250	250	270	270	330	330	330	330	1 10	110	1 10	110
65	260	260	280	300	330	330	330	330	110	110	110	110
80	310	310	330	330	355	355	355	355	155	155	155	155
100	350	350	380	380	355	355	355	355	155	155	155	155
125	400	400	450	450	420	420	420	420	200	200	200	200
150	450	450	500	500	420	420	420	420	200	200	200	200
200	500	500	560	560	475	475	475	475	230	230	230	230
250	600	600			510	510	510	510	280	280	280	280
300	800	800			560	560	560	560	320	320	320	320

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。

下載：上海川滬閥門有限公司-產品樣本-YK43X氣體減壓閥.PDF
