襯氟止回閥

產品展示>> 耐腐蝕閥門>>襯氟止回閥

一、襯氟止回閥產品概述

襯氟止回閥（又稱逆止閥）這種類型的閥門的作用是只允許介質向一個方向流動，而且阻止方向流動。通常這種閥門是自動工作的，在一個方向流動的流體壓力作用下，閥瓣打開；流體反方向流動時，由流體壓力和閥瓣的自重合閥瓣作用于閥座，從而切斷流動。
H40F46立式襯氟止回閥是升降式立式止回閥，適應于立式管道的安裝，適用在-50℃～150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，F(xiàn)EP立式襯氟止回閥還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。

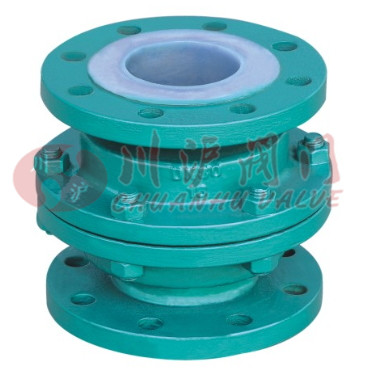

二、襯氟止回閥產品圖片

襯氟止回閥

三、襯氟止回閥零部件材料

零件名稱	灰鑄鐵	鑄鋼	不銹鋼		超低碳不銹鋼
零件名稱	Z	C	P	R	PL	RL
閥體、閥蓋	HT250	WCB	CF8	CF8M	CF3	CF3M
球體	WCB	WCB	CF8	CF8M	CF3	CF3M
襯里層/閥座	FEP（F46） PCTFE（F3）PFA（可洛性聚四氟乙烯）
填料壓蓋	HT250	WCB	CF8	CF8M	CF3	CF3M
填料	PTFE（F4）聚四氟乙烯 PTFE（F4）聚四氟乙烯
螺栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr18Ni9	1Cr18Ni9
螺母	45	45	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9
手柄	WCC	WCC	WCC	WCC	WCC	WCC

四、襯氟止回閥執行標準

設計標準	GB12233/GB12233
結構長度	GB12221
法蘭標準	JB/T79-94
法蘭標準	GB9113.1-26
檢驗試驗	GB/T13927

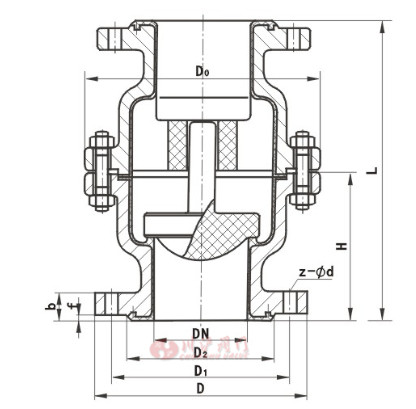

五、襯氟止回閥結構圖

六、襯氟止回閥連接尺寸

公稱通徑	PN0.6(MPa)主要外形尺寸和連接尺寸							參考值		重量
DN	L	D	D1	D2	f	b	Z-Φd	Do	H	㎏
25	152	100	75	60	3	14	4-Φ12	130	76	6
32	152	120	90	70	3	16	4-Φ14	140	76	8
40	178	130	100	80	3	16	4-Φ14	160	89	10
50	178	140	110	90	3	16	4-Φ14	170	89	14
65	190	160	130	110	3.5	18	4-Φ14	200	95	18
80	203	185	150	125	3.5	18	4-Φ18	220	101	21
100	267	205	170	145	4	20	4-Φ18	240	133	40
125	305	235	200	175	4	20	8-Φ18	280	152	70
150	394	260	225	200	4	20	8-Φ18	315	197	90
公稱通徑	PN1.0(MPa)主要外形尺寸和連接尺寸							參考值		重量
DN	L	D	D1	D2	f	b	Z-Φd	Do	H	㎏
25	152	115	85	65	3	16	4-Φ14	130	76	7
32	152	135	100	70	3	18	4-Φ18	140	76	9
40	178	145	110	85	3	18	4-Φ18	160	89	12
50	178	160	125	100	3	18	4-Φ18	170	89	15
65	190	180	145	120	3.5	20	4-Φ18	200	95	20
80	203	195	160	135	3.5	20	4-Φ18	220	101	24
100	267	215	180	155	4	22	8-Φ18	240	133	44
125	305	245	210	185	4	24	8-Φ18	280	152	75
150	394	280	240	210	4	24	8-Φ23	315	197	95
