一、氣動截止閥帶手輪 產品概述

上海川滬閥門有限公司生產的氣動截止閥帶手輪，是在氣動截止閥氣動執行器上加裝手動裝置(手輪)，在使用過程中，現場出現斷氣、停電后，可以通過手輪操作，開啟和關閉氣動截止閥，實現對管道和系統的保護，從而實現生產上的不停機。氣動截止閥的詳細參數可以參考本公司的氣動法蘭截止閥的網頁。

二、氣動截止閥帶手輪 產品圖片

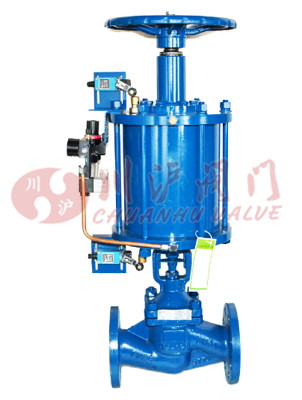

氣動截止閥帶手輪(鑄鋼法蘭連接、帶電磁閥和閥位反饋)

三、氣動截止閥帶手輪 產品型號

閥體材質	型號
碳鋼	J641H-16C,J641H-25C,J641H-40C
不銹鋼	J641H-16P,J641H-25P,J641H-40P

四、氣動截止閥帶手輪 零部件材料

閥體	閥蓋	閥瓣	密封圈	閥桿	填料	適用介質	適用溫度 (≤℃)
WCB		WCB+D507MO	D577	2Crl3	柔性石墨	水、油品、蒸汽	425
ZGlCrl8Ni9Ti		0Crl8Ni9Ti Stellite12	Stellite6	lCrl8Ni9Ti	PTFE	硝酸類	200
ZGlCrl8Ni2Mo2Ti		CF8M Stellite12	lCrl8Ni2Mo2Ti	lCrl8Ni2Mo2Ti	PTFE	磷酸類、 堿類、混酸	200
ZG00Crl7Nil4M02		CF3M Stellite12	Stel1ite6	316L	PTFE	磷酸類、 尿素、甲銨液	200
ZGlCr5MO		ZGlCr5MO Stellite12	Stel1ite6	25Cr2Mo1VA	柔性石墨	水、油品、蒸汽	550

五、氣動截止閥帶手輪 設計規范

設計與制造		GB/T1223
連接端尺寸	結構長度	GB/T12221
	法蘭尺寸	JB/T79
檢驗與試驗		JB/T9092
材 料	碳鋼	GB/T12229
	不銹鋼	GB/T12230
	合金鋼	Q/ZB6
標 志		GB/T12220
供 貨		JB/T7928

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。

下載：上海川滬閥門有限公司-產品樣本-氣動截止閥帶手輪.PDF
