氣動真空球閥

一、氣動真空球閥產品概述

上海川滬閥門有限公司生產的氣動真空球閥，是適用于真空系統中接通或切斷管路的介質流。該閥采用回轉型氣動、電子調節式閥門驅動裝置，可以通過外接電源的切換（用手動轉位開關或電腦控制）或外部輸入信號，來實現閥門開、關或中間位置的控制。
特點：
1.閥門為直通式，靠球面密封，既能用在真空狀態下，也能在低壓狀態下使用。
2.耐高溫、耐磨、耐油、耐腐蝕、使用壽命長。
3.具有連線簡單，結構緊湊，動作穩定。
適用場景:
適用的工作介質為帶酸、堿性的氣體或液體。適用的介質溫度：標準密封件-25～+120度耐高溫密封件-25～+230度。

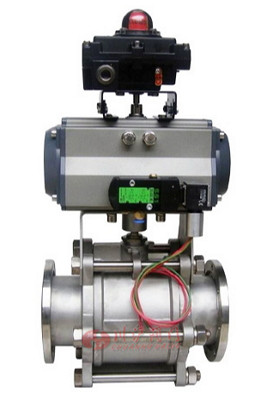

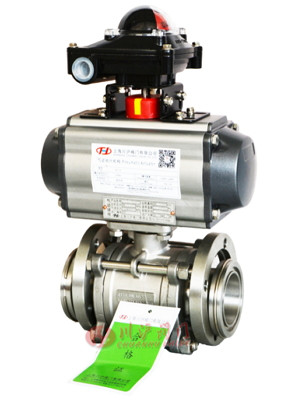

二、氣動真空球閥產品圖片


氣動真空球閥	氣動真空球閥

三、氣動真空球閥零部件材料

零件名稱	材料名稱
閥體	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球體	2Cr13+氮化處理	304	316	316L
閥桿	2Cr13	304	316	316L
密封圈	聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨

四、氣動真空球閥執行器參數

執行器型號	GT、AT、AR、AW系列單雙作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
可配附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

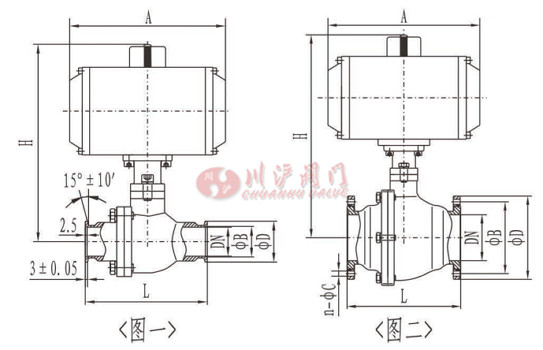

五、氣動真空球閥結構圖

六、氣動真空球閥連接尺寸

（圖一）快卸法蘭（KF）連接及外形尺寸（GB4982）

型號	通徑 (DN)	ΦD	ΦB	H	L	A
GUQ-10/KF	10	30	12.2	185	92	146
GUQ-16/KF	16	30	17.2	186	100	146
GUQ-25/KF	25	40	26.2	201	114	168
GUQ-40/KF	40	55	41,2	277	165	260
GUQ-50/KF	50	75	52.2	286	175	268

（圖二）活套法蘭連接及外形尺寸（GB/T6070）

型號	通徑 (DN)	ΦD	ΦB	H	L	A	n-ΦC
GUQ-10	10	55	40	185	92	146	4-6.5
GUQ-16	16	60	45	186	100	146
GUQ-20	20	65	50	200	114	168
GUQ-25	25	70	55	201	114	168
GUQ-32	32	90	70	219	140	204	4-9
GUQ-40	40	100	80	277	165	260
GUQ-50	50	110	90	286	175	268
GUQ-63	63	130	110	310	186	268
GUQ-80	80	145	125	320	198	298	8-9
GUQ-100	100	165	145	387	220	298	8-9
GUQ-125	125	200	175	415	266	458	8-11
GUQ-1B0	150	225	200	435	296	525	8-11
GUQ-200	200	285	260	512	390	602	12-12
