衛生級三片式焊接蝶閥
產品展示>> 衛生級閥門>>衛生級三片式焊接蝶閥
一、衛生級三片式焊接蝶閥 產品概述

衛生級三片式焊接蝶閥適合在常溫、常壓衛生潔凈系統中使用，作為管道介質切斷和調節流量大小使用，常用于純凈水、啤酒生產線、食品原材料生產線、乳業制品生產線、制藥和飲料生產線上使用。閥門經過鏡面拋光處理、通道無流阻和滯留，使得介質能順利通過閥門。閥體選用304、316、和316L不銹鋼材料，用卡箍和法蘭和管道連接，具有安裝方便、拆卸維護方便等特點。上海川滬閥門生產手動快裝蝶閥、衛生級對夾蝶閥、氣動衛生級蝶閥和電動衛生級蝶閥等。

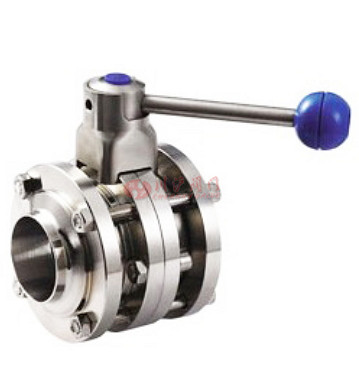

二、衛生級三片式焊接蝶閥 產品圖片

衛生級三片式焊接蝶閥 衛生級三片式焊接蝶閥
衛生級三片式焊接蝶閥 衛生級三片式焊接蝶閥
三、衛生級三片式焊接蝶閥 技術參數

產品型號 SD61X-10P、SD61X-16P、SD61X-16R、SD61X-16RL
工作溫度 ≤80℃
閥體材質 不銹鋼SUS304、SUS316、SUS316L
密封材料 硅橡膠、氟橡膠、聚四氟乙烯
表面拋光精度 內外鏡面拋光Ra＜0.4um
驅動方式 手動、氣動、或電動
工作壓力 0-16bar
連接形式 快裝式、外螺紋式、焊接式、對夾式

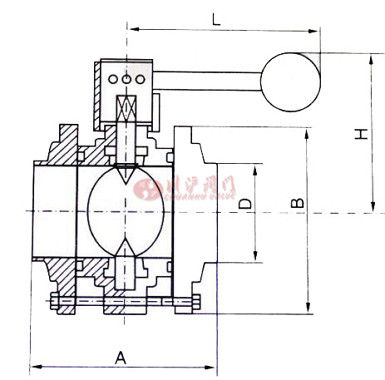

四、衛生級三片式焊接蝶閥 結構圖

衛生級三片式焊接蝶閥結構圖
五、衛生級三片式焊接蝶閥 連接標準和尺寸

規格 cD cB A C kg
管道外徑 通徑 焊接口外徑 手柄 總長度 重量
c19 16 19 135 100 1.95
c25 22 25 135 100 1.95
c32 29 32 135 100 2.2
c38 35 38 135 100 2.38
c45 42 45 135 104 2.9
c51 47 51 135 104 2.91
c57 52 57 135 106 3.7
c63.5 58 63 135 106 3.7
c76 71 76 160 108 4.5
c89 83 89 160 112 5.3
c102 97 102 160 116 6.1

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
