暗桿彈性座封閘閥

產品展示>> 閘閥>>暗桿彈性座封閘閥

一、暗桿彈性座封閘閥產品概述

上海川滬閥門生產的暗桿彈性座封閘閥,利用閥門整體包膠產生變形補償作用達到良好的密封效果,克服了一般閘閥密封不良,漏水和生銹的現象,更有效的節約安裝空間.可廣泛用于自來水,污水,建筑,石油,化工,食品,醫藥,輕紡,電力,船舶,冶金,能源系統等流體管線上作為調節和截流裝置使用. 上海川滬閥門引進歐洲高科技閥門制造技術所生產的彈性座封閘閥，利用閘門整體包膠產生變形補償作用達到良好的密封效果，克服了一般閘閥密封不良、漏水和生銹的現象?？蓮V泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕傷、電力、船舶、冶金、能源系統等流體管線上作為調節和截流裝置使用。
整體包膠：閘門采用整體包膠，其良好的覆蓋性能與精確的幾何尺寸，保證密封可靠，壽命。
2. 重量輕：閥體采用球鐵制成，重量輕，安裝方便。
3. 平底閥座：底部采用與水管相同的平底式閥座設計，不產生雜物淤積，密封更可靠。
4. 耐腐蝕：內腔采用無毒環氧樹脂涂狀，防止腐蝕和生銹，不但可供生飲，而且可用于污水系統。
5. 三“0”密封：閥桿采用三道0型環密封，磨擦阻力小，開關輕巧，不漏水。
技術參數
壓力等級：1.0MPa、1.6MPa
閥體耐壓：1.5MPa、2.4MPa
密封試驗：1.1MPa、1.76MPa
工作溫度：0～80℃
適用介質：水、氣等

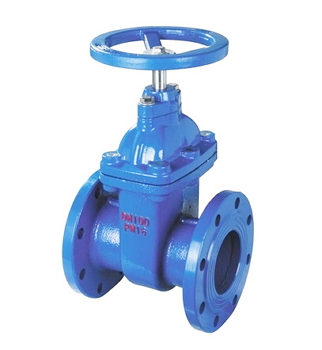

二、暗桿彈性座封閘閥產品圖片

暗桿彈性座封閘閥(鑄鐵法蘭連接)

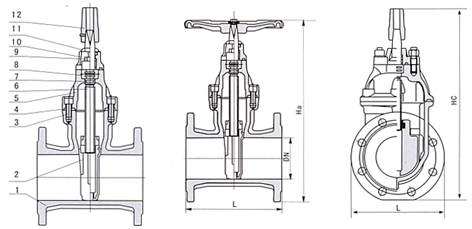

三、暗桿彈性座封閘閥結構圖

四、暗桿彈性座封閘閥材質說明

名稱	材料
閥體	灰鑄鐵、球墨鑄鐵、鑄鋼
閘板	球墨鑄鐵外覆三元乙丙或丁腈橡膠
內六角螺栓	碳化處理
密封圈	丁腈橡膠
閥蓋	灰鑄鐵、球墨鑄鐵、鑄鋼
閥桿	不銹鋼
“O”形密封圈	丁腈橡膠
止推軸承	錫青銅
螺栓	不銹鋼
壓蓋	球墨鑄鐵、鑄鋼
防塵罩	丁腈橡膠
手輪（傳動帽）	鑄鐵

五、暗桿彈性座封閘閥技術參數

公稱壓力：1.0～2.5MPa 　　　工作溫度：0～80℃　　　　　法蘭標準：GB/T 17241.6 GB9113
公稱通經：50～600mm　　　　適用介質：水、油、氣等　　　試驗標準：GB13927 AP1598
