一、美標止回閥 產品概述

美標止回閥的功能是用來防止管路中的介質倒流。止回閥屬于自動閥類，啟閉件靠流動介質的力量自行開啟或關閉。止回閥只用于介質單向流動的管路上，阻止介質回流，以防發生事故。
上海川滬閥門生產的美標止回閥按照ANSI B16.34標準設計制造。品種有：旋啟式止回閥，升降式止回閥，升降立式止回閥；Class 150lB～900Lb；NPS 1～28工作溫度-40～570℃;閥體材料有：WCB，WC1，WC6，WC9，C5，CF3，CF8，CF3M，CF8M等。適用介質：水，蒸氣，油品，硝酸，強氧化介質和尿素等。廣泛應用于電站，石油，化工，制藥，食品等行業?？膳c進口設備直接配套使用。

二、美標止回閥 產品圖片

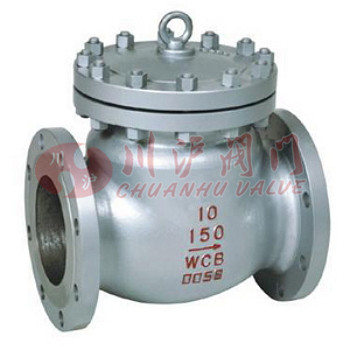

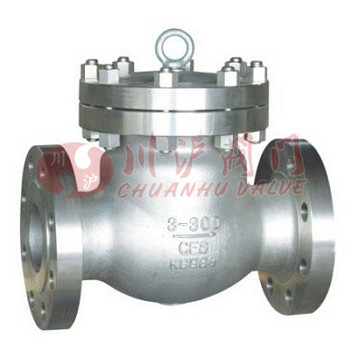

美標止回閥(鑄鋼法蘭連接)	美標止回閥(不銹鋼法蘭連接)

三、美標止回閥 執行標準

類型	設計與制造	結構長度	法蘭尺寸	壓力-溫度	試驗-檢驗
旋啟式止回閥	ANSI B16.34	ANSI B16.10	ANSI B16.5	ANSI B16.34	API
升降式止回閥	BS 1968

四、美標止回閥 壓力試驗

公稱壓力 PN （Lb)	強度試驗		水密封試驗		氣密封試驗
	Mpa	Lbf/i n 2	Mpa	Lbf/i n 2	Mpa	Lbf/i n 2
150	3.1	450	2.2	315	0.5-0.7	60-100
300	7.8	1125	5.6	815
600	15.3	2225	11.2	1630
900	23.1	3350	16.8	2440

五、美標止回閥 主要零件和性能

體、蓋、瓣	閥桿	墊片	密封面	工作溫度℃	適用介質
WCB	2Cr13	增強柔性石墨 13Cr/柔性石墨 不銹鋼/耐酸石棉 齒形墊片	13Cr STL 本體材料 尼龍 PTFE	≤425	水 蒸氣 油品 硝酸 醋酸 強氧化介質 尿素
WC1				≤450
WC6				≤540
WC9				≤570
C5 C12				≤540
CF8	304			≤200
CF8M	316
CF3	304L
CF3M	316L

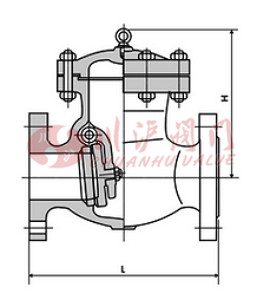

六、美標止回閥 結構圖

七、美標止回閥 連接尺寸

公稱通徑DN		150Lb、10K			300Lb、20K			600Lb			900Lb
in	mm	L(RF)	H	重量	L(RF)	H	重量	L(RJ)	H	重量	L(RJ)	H	重量
2	50	203	165	17	267	190	28	292	210	32	372	335	120
2 1/2	65	216	175	25	292	205	33	330	230	42	422	370	165
3	80	241	190	29	318	220	45	356	255	60	384	300	115
4	100	292	215	50	356	245	70	432	295	110	460	340	180
6	150	356	265	85	444	295	150	559	365	220	613	425	400
8	200	495	320	150	533	330	230	660	420	390	740	490	690
10	250	622	356	240	622	420	390	787	505	630	841	585	1020
12	300	698	415	350	711	480	520	838	545	870	968	655	1550
14	350	787	460	460	838	535	710	889	600	940	1038	710	2000
16	400	864	495	580	864	585	890	991	650	1100	1140	765	2500
18	450	978	590	690	978	615	1000	1092	735	1300	1232	810	3000

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。

下載：上海川滬閥門有限公司-產品樣本-美標止回閥.PDF
