電動衛生級球閥

產品展示>> 電動球閥>>電動衛生級球閥

一、電動衛生級球閥產品概述

上海川滬閥門有限公司生產的電動衛生級球閥，是由電動執行機構和衛生級球閥組成，也稱為電動卡箍球閥，閥體采用不銹鋼材質，流道經過精密拋光和除菌處理。
特點：
1.密封性能好。
2.體積小，重量輕，結構簡單，安裝維修方便。
3.流阻小，流通能力大。
適用場景:
廣泛應用于啤酒工程、食品工程、化學工程、制藥工程、生物工程和水處理工程等領域。

二、電動衛生級球閥產品圖片

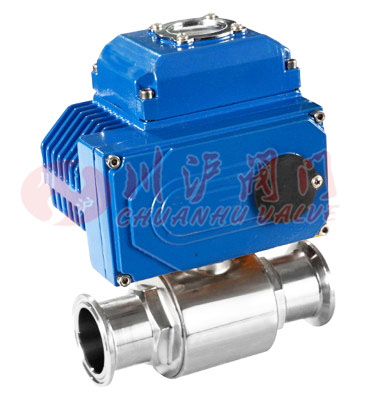

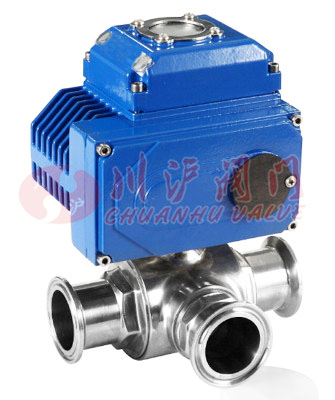

電動直通衛生級球閥	電動三通衛生級球閥

三、電動衛生級球閥零部件參數

閥體	304/316/316L不銹鋼
閥軸	不銹鋼
球體	304/316/316L不銹鋼
閥座	PTFE

四、電動衛生級球閥技術參數

閥體形式	二通式、三通式
公稱通徑	DN15～102mm
公稱壓力	PN1.0 MPa
連接形式	快裝式(卡箍式)、焊接式、螺紋式
適用溫度	PTFE≤180℃
適用介質	啤酒、葡萄酒、生物工程、食品、制藥、飲料、乳品等
產品特點	安全衛生，密封好、使用壽命長

五、電動衛生級球閥執行機構參數

執行器類別	CH系列執行器參數	HQ系列執行器參數
電源電壓	標準：220V AC單相可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC
輸出力矩	50N·M～2000N·M	50N·M～3000N·M
動作范圍	0～90° 0～360°	0～90°、0°～270°可選
控制方式	開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)
動作時間	15秒/30秒/60秒	18S～112S
保護裝置	過熱保護	內置過熱保護、過載保護
環境溫度	-30°～60°	-20℃～+70℃
手動操作	同附帶手柄操作	機械離合機構，配手輪操作
機械限位	電氣、機械二重限位	2個外部調整螺栓
防護等級	IP65	IP65、IP67、可定制IP68
防爆等級	無防爆	ExdⅡ BT4,ExdⅡ CT6
位置測量	可選裝開關或電位計	電位計、比例控制單元
驅動電機	8W/E	鼠籠式異步電機
進線接口	PE1/2〞進線線鎖	2個 PF 3/4"
殼體材料	鋁合金	鋼，鋁合金，鋁青銅，聚碳酸脂
外涂層	干粉，環氧聚酯，具有超強防腐功能
采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點

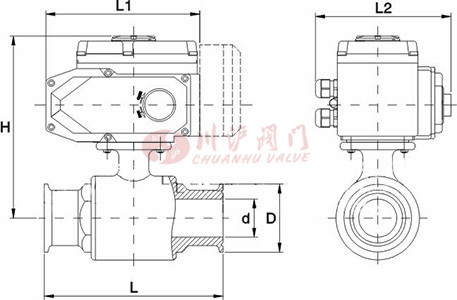

六、電動衛生級球閥結構圖

七、電動衛生級球閥連接尺寸

主要外形尺寸-PN16（16bar）
公稱通徑 [DN]	尺寸[mm]						執行器選配
公稱通徑 [DN]	L	L1	L2	H	d	D	執行器選配
20	75	165	150	185	16.1	50.5	CHV-005	CHQ-010
25	85	165	150	190	22.4	50.5	CHV-005	CHQ-010
32	90	165	150	195	28.8	50.5	CHV-010	CHQ-010
38	112	165	150	210	35.1	50.5	CHV-010	CHQ-015
45	120	190	170	215	42	64	CHV-015	CHQ-020
51	145	190	170	220	47.8	64	CHV-015	CHQ-020
57	120	190	170	225	53	77.5	CHV-015	CHQ-020
63	145	190	170	265	59.5	77.5	CHV-020	CHQ-030
76	170	190	170	280	70	91	CHV-020	CHQ-030
89	170	190	170	290	85	106	CHV-040	CHQ-030
102	200	270	220	295	97	106	CHV-060	CHQ-040
