電動三通內螺紋球閥

產品展示>> 電動球閥>>電動三通內螺紋球閥
一、電動三通內螺紋球閥 產品概述

上海川滬閥門有限公司生產的電動三通內螺紋球閥分為電動三通T型球閥和電動三通L型球閥,都可以用來控制介質的分流和合流,其中三通L型球閥多用于切換介質流路來用。
特點:
1.電動三通內螺紋球閥有兩座和四座密封結構,閥芯孔道有L型和T型兩種結構形式,采用控制閥芯旋轉角度,改變閥芯孔道與管道口的連接狀態,可實現對三條支管不同的組合控制。三通球閥流通能力大,可控制氣體、液體、蒸汽,更適用于控制高粘度,纖維顆粒狀的流體。也適用于密封要求較嚴格的場合。
2.兩閥座密封三通球閥具有結構緊湊、外形美觀、密封性能好,能實現對管道中介質流向的切換。也能使相互垂直的兩個通道連通或關閉。
3.四閥座密封三通球閥具有造型美觀、結構緊湊合理,它不僅可實現介質流向的切換,也可使三個通道相互連通,同時可關閉任意一個通道,使另外兩個通道連通,靈活控制管路是介質的合流或分流。
4.T型閥芯孔道可使三條正交的管道互相連通或切換,起分流或合流作用;L型孔道連接相互正交的兩管道。使另一條孔道切斷,起改變介質流向作用。
適用場景:
電動三通內螺紋球閥適合控制管道中的介質分流和合流。廣泛用于氣體、液體、蒸汽、油品等管道中。

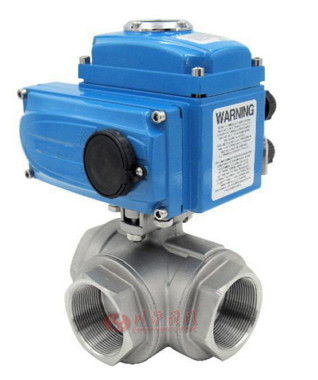

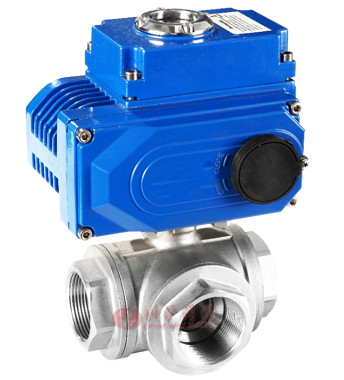

二、電動三通內螺紋球閥 產品圖片

電動三通內螺紋球閥 電動三通內螺紋球閥
電動三通內螺紋球閥 電動三通內螺紋球閥
三、電動三通內螺紋球閥 控制方式

三通球閥閥體控制方式
四、電動三通內螺紋球閥 零部件參數

連接方式 內螺紋連接 對焊連接
零件名稱 閥體閥蓋 WCB CF8(304) CF8M(316) WCB CF8(304) CF8M(316)
球體、閥桿 2Cr13 0Cr19Ni9 OCr17Ni12Mo2 2Cr13 0Cr19Ni9 OCr17Ni12Mo2
密封圈、填料 增強聚四氟乙烯、對位聚苯
適用工況 適用介質 水、蒸汽
、油品等
硝酸等腐
蝕性介質
醋酸等腐
蝕介質
水、蒸汽
、油品等
硝酸等腐
蝕性介質
醋酸等腐蝕介質
適用溫度 -29~180°C(增強聚四氟乙烯)、-29~300°C(對位聚苯)
五、電動三通內螺紋球閥 技術參數

公稱通徑DN(mm) 10 15 20 25 32 40 50 65 80 100
公稱壓力(MPa) PN1.6、2.5、4.0、6.4 MPa
閥體形式 三段式分體式閥體
連接形式 螺紋式、焊接式
閥芯形式 "O"型球形閥芯
動作范圍 0~90°
泄露量Q 按GB/T4213-92,小于額定KV0.01% (軟密封:零泄漏)
基本誤差 ±1%
回差 ±1%
死區 ≤1%(可調)
可調范圍 250:1
配置執行機構 可配CH、CHV、CHQ等系列角行程電動執行機構
控制方式 開關到位燈(開關兩位控制)、智能調節(4~20mA模擬量信號控制)
六、電動三通內螺紋球閥 執行機構參數

執行器類別 CH系列執行器參數 HQ系列執行器參數
電源電壓 標準:220V AC單相 可選:110V AC 單相、380/440V AC 三相、24V/110V/220V AC
輸出力矩 50N·M~2000N·M 50N·M~3000N·M
動作范圍 0~90° 0~360° 0~90°、0°~270°可選
控制方式 開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4~20mA模擬量信號控制)
動作時間 15秒/30秒/60秒 18S~112S
保護裝置 過熱保護 內置過熱保護、過載保護
環境溫度 -30°~60° -20℃~+70℃
手動操作 同附帶手柄操作 機械離合機構,配手輪操作
機械限位 電氣、機械二重限位 2個外部調整螺栓
防護等級 IP65 IP65、IP67、可定制IP68
防爆等級 無防爆 ExdⅡ BT4,ExdⅡ CT6
位置測量 可選裝開關或電位計 電位計、比例控制單元
驅動電機 8W/E 鼠籠式異步電機
進線接口 PE1/2〞進線線鎖 2個 PF 3/4"
殼體材料 鋁合金 鋼,鋁合金,鋁青銅,聚碳酸脂
外涂層 干粉,環氧聚酯,具有超強防腐功能
采用獨特的電制動線路,因而定位精度高,執行機構靈敏,啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點
七、電動三通內螺紋球閥 結構圖

電動三通內螺紋球閥結構圖

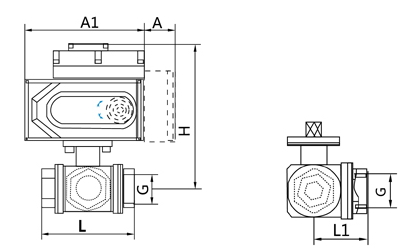

八、電動三通內螺紋球閥 連接尺寸

通徑DN 英寸" 連接尺寸
mm inch (G) L L1 H A1 A
10 3/8 60 30 130 161 40
15 1/2 72 36 130 161 40
20 3/4 85 42 135 161 40
25 1 91 46 139 161 40
32 11/4 110 55 158 197 40
40 11/2 122 61 165 197 40
50 2 145 72 202 197 40

注:由于產品改進技術創新參數可能有一定變化,公司不另行通知,請咨詢公司技術部門索取新數據。
