一、波紋管截止閥 產品概述

上海川滬閥門生產的波紋管截止閥適用于公稱壓力PN1．6～16MPa，工作溫度-29～350℃的易燃、易爆、劇毒、毒性流體、高溫導熱油、液氨等介質。 廣泛應用于：石油化工、化纖紡織、塑料造紙、電力鋼鐵、印染橡膠、天然氣等其它氣體系統中，性能安全可靠，廣泛應用于乙二醇等工業流體。驅動方式有手動、齒輪傳動、電動、氣動等。
結構特點
1、產品結構合理、密封可靠，雙重堅固耐用的波紋管密封設計（波紋管+填料），保證閥桿的零泄漏。沒有流體損失，提高工廠設備安全。并符合國際密封標準。
2、密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長。
3、閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能；閥桿升降位置指示，更直觀。

二、波紋管截止閥 產品圖片

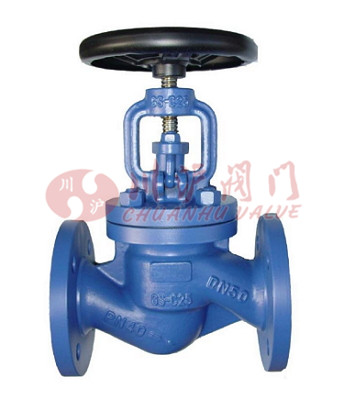

波紋管截止閥(碳鋼法蘭連接)

三、波紋管截止閥 零部件材質

零件名稱	閥體	閥蓋	閥桿	閥瓣	密封面	填料
WCB	WCB	WCB	13Cr	2Cr13	2Cr13	柔性石墨
					STL
304	CF8	CF8	304	304	304	柔性石墨
					STL	PTFE
316	CF8M	CF8M	316	316	316	柔性石墨
					STL	PTFE
304L	CF3	CF3	316	304L	304L	柔性石墨
					STL	PTFE
316L	CF3M	CF3M	316	316L	316L	柔性石墨
					STL	PTFE

四、波紋管截止閥 技術規范

驅動方式	手動
	電動
設計標準	DIN3356
結構長度	DIN3202
連接法蘭	DIN2543-2545
試驗和檢驗	DIN3230

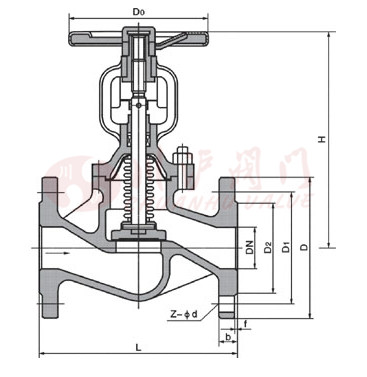

五、波紋管截止閥 結構圖

六、波紋管截止閥 連接尺寸

PN	DN	L	D	D1	D2	B	f	H	N-ф	△H (STRODE)
1.6	15	130	95	65	45	16	2	191	4-14	6
	20	150	105	75	58	18	2	191	4-14	6
	25	160	115	85	68	18	2	197	4-14	8
	32	180	140	100	78	18	2	200	4-18	8
	40	200	150	110	88	18	3	218	4-18	13
	50	230	165	125	102	20	3	220	4-18	13
	65	290	185	145	122	20	3	238	4-18	16
	80	310	200	160	138	20	3	257	4-18	20
	100	350	220	180	158	20	3	340	4-18	25
	125	400	250	210	188	22	3	360	4-18	32
	150	480	285	240	212	22	3	390	8-22	40
	200	600	340	295	268	24	3	530	12-22	50
2.5	15	130	95	65	45	16	2	191	4-14	6
	20	150	105	75	58	18	2	191	4-14	6
	25	160	115	85	68	18	2	197	4-14	8
	32	180	140	100	78	18	2	200	4-18	8
	40	200	150	110	88	18	3	218	4-18	13
	50	230	165	125	102	20	3	220	4-18	13
	65	290	180	145	122	22	3	238	4-18	16
	80	310	200	160	138	24	3	257	4-18	20
	100	350	235	190	162	24	3	340	8-22	25
	125	400	270	220	188	26	3	360	8-26	32
	150	480	300	250	218	28	3	390	8-26	40
	200	600	360	310	278	30	3	530	12-26	50
4.0	15	130	95	65	45	16	2	191	4-14	6
	20	150	105	75	58	18	2	191	4-14	6
	25	160	115	85	68	18	2	197	4-14	8
	32	180	140	100	78	18	2	200	4-18	8
	40	200	150	110	88	18	3	218	4-18	13
	50	230	165	125	102	20	3	220	4-18	13
	65	290	185	145	122	22	3	238	4-18	16
	80	310	200	160	138	24	3	257	8-18	20
	100	350	235	190	162	24	3	340	8-22	25
	125	400	270	220	188	26	3	360	8-26	32
	150	480	300	250	218	28	3	390	8-26	40

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
