一、鍛鋼截止閥 產品概述

上海川滬閥門有限公司生產的JD41H、JD41Y鍛鋼截止閥，鍛鋼截止閥按照API 602標準設計制造，是一種常用的截?cái)嚅y，主要用來接通或截?cái)喙苈分械慕橘|(zhì)，一般不用于調節流量。截止閥適用的壓力、溫度范圍很大，本閥適用于小口徑的管道，密封面不易磨損、擦傷，密封性能好，啟閉時閥瓣行程小，啟閉時間較短，閥門高度較小 ，提供三種閥蓋設計形式：螺栓式閥蓋,焊接式閥蓋,壓力自緊密封閥蓋,用戶可根據需要選用不同的形式，有RF法蘭、NPT螺紋、SW焊接式三種連接方式。
特點：
1. 全徑或縮徑；
2. 明桿支架式（OS & Y）；
3. 自定心壓板壓套式；
4. 螺栓連接、纏繞墊片密封式閥蓋；
5. 螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊式閥蓋；
6. 整體式上密座；
7. 承插端符合ASMEB16.11；
8. 螺紋連接端（NPT）符合ANSI/ASMEB1.20.1。

二、鍛鋼截止閥 產品圖片

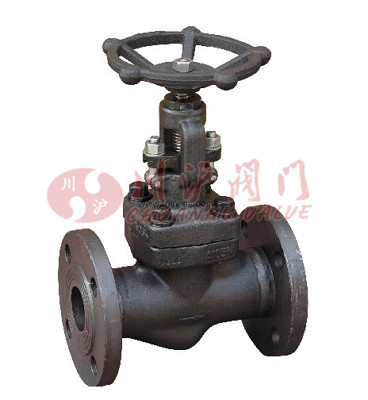

鍛鋼截止閥(內螺紋連接)	鍛鋼截止閥(法蘭連接)

三、鍛鋼截止閥 產品型號

材質	國標型號	美標型號
A105	JD41H/Y-16C JD41H/Y-25 JD41H/Y-40 JD41H/Y-64 JD41H/Y-100 JD41H/Y-160	JD41H/Y-C150 JD41H/Y-C300 JD41H/Y-C600 JD41H/Y-C900 JD41H/Y-C1500 JD41H/Y-C2500
304SS	JD41H/Y-16P JD41H/Y-25P JD41H/Y-40P JD41H/Y-64P JD41H/Y-100P JD41H/Y-160P	JD41H/Y-C150P JD41H/Y-C300P JD41H/Y-C600P JD41H/Y-C900P JD41H/Y-C1500P JD41H/Y-C2500P
316SS	JD41H/Y-16R JD41H/Y-25R JD41H/Y-40R JD41H/Y-64R JD41H/Y-100R JD41H/Y-160R	JD41H/Y-C150R JD41H/Y-C300R JD41H/Y-C600R JD41H/Y-C900R JD41H/Y-C1500R JD41H/Y-C2500R

四、鍛鋼截止閥 主要參數

試驗項目（PN）	1.6	2.4	4.0	6.4	10.0	16.0
強度試驗	2.4	3.8	6.0	9.6	15.0	24.0
密封試驗	1.76	2.75	4.4	7.04	11.0	17.6
氣密封試驗	0.6
適用溫度	≤425℃
適用介質	水、油品、蒸氣

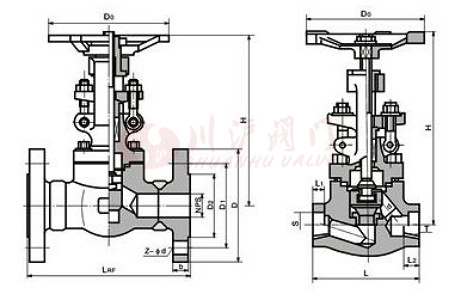

五、鍛鋼截止閥 結構圖

六、鍛鋼截止閥 連接尺寸

公稱通徑	主要外形尺寸和連接尺寸
	L	d	S	L1	T	L2	H	D0
JD41H-16C   JD41H-25   JD41H-40   JD11H-16C   JD11H-25   JD11H-40   JD61H-16C   JD61H-25   JD61H-40
15	90	13	22.5	10	1/2	15	159	98
20	100	18	28.5	11	3/4	17	190	112
25	120	23	34.5	12	1	19	208	126
32	140	29	43	14	1-1/4	21	216	166
40	170	36	49	15	1-1/2	21	247	188
50	200	46	61	16	2	25	290	220
JD41H-64   JD11H-64   JD61H-64
15	90	13	22.5	10	1/2	15	159	98
20	100	18	28.5	11	3/4	17	190	112
25	120	23	34.5	12	1	19	208	126
32	140	29	43	14	1-1/4	21	216	166
40	170	36	49	15	1-1/2	21	258	188
50	210	46	61	16	2	25	405	220
JD41H-100   JD11H-100   JD61H-100
15	90	13	22.5	10	1/2	15	159	98
20	100	18	28.5	11	3/4	17	190	112
25	120	23	34.5	12	1	19	208	126
32	140	29	43	14	1-1/4	21	216	166
40	170	26	49	15	1-1/2	21	258	188
50	210	46	61	16	2	25	405	220
JD41H-160   JD11H-160  JD61H-160
15	90	13	22.5	10	1/2	15	159	98
20	100	18	28.5	11	3/4	17	190	112
25	120	23	34.5	12	1	19	208	126
32	140	29	43	14	1-1/4	21	216	188
40	170	36	49	15	1-1/2	21	258	220
50	210	46	61	16	2	25	405	220

七、鍛鋼截止閥 安裝說明

截止閥的安裝與維護應注意以下事項：
1、手輪、手柄操作的截止閥可安裝在管道的任何位置上。
2、手輪、手柄及微動機構，不允許作起吊用。
3、介質的流向應與閥體所示箭頭方向一致。

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。

下載：上海川滬閥門有限公司-產品樣本-鍛鋼截止閥.PDF

鍛鋼截止閥鏈接：http://www.geyingchun.cn/products/jiezhifa/jd41y.html
